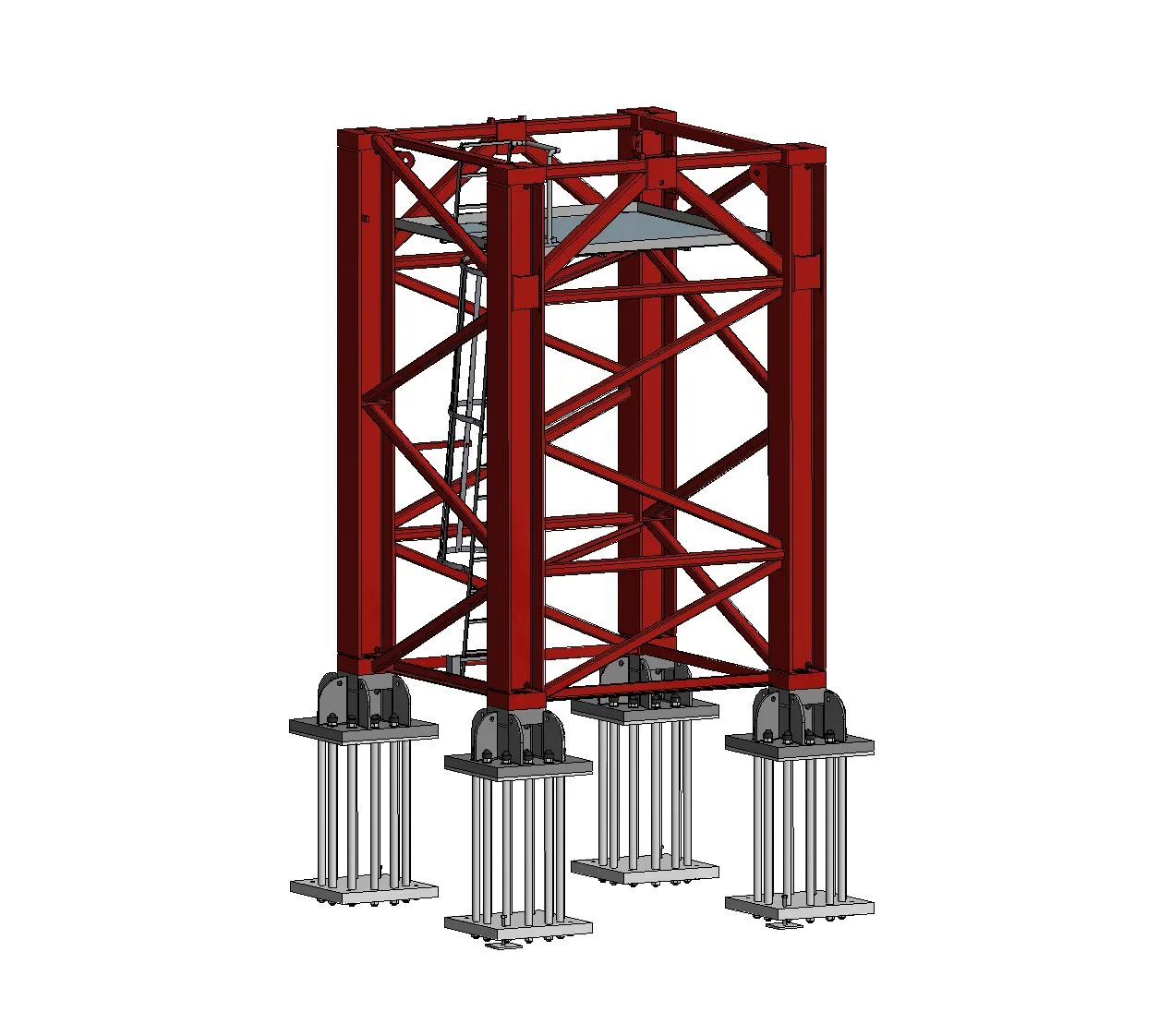

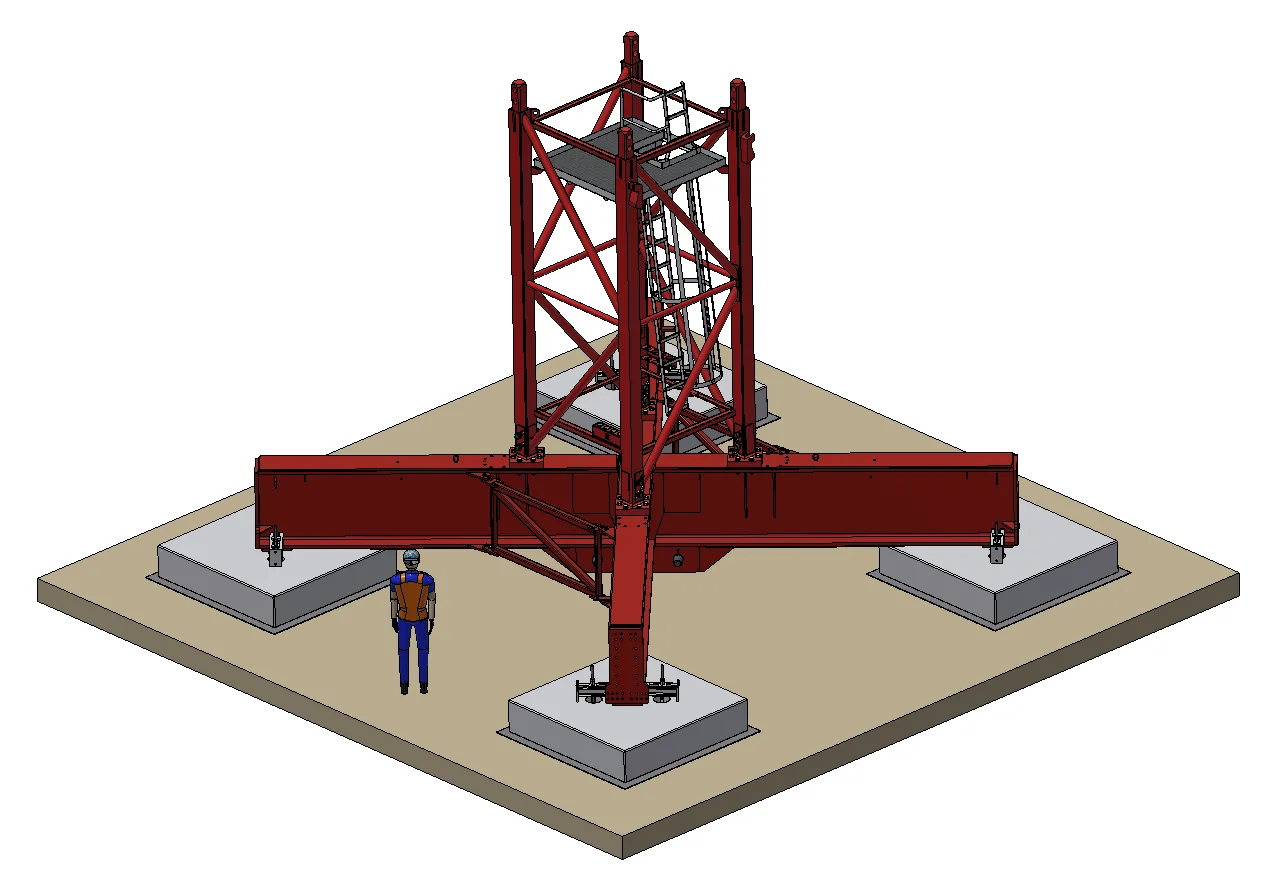

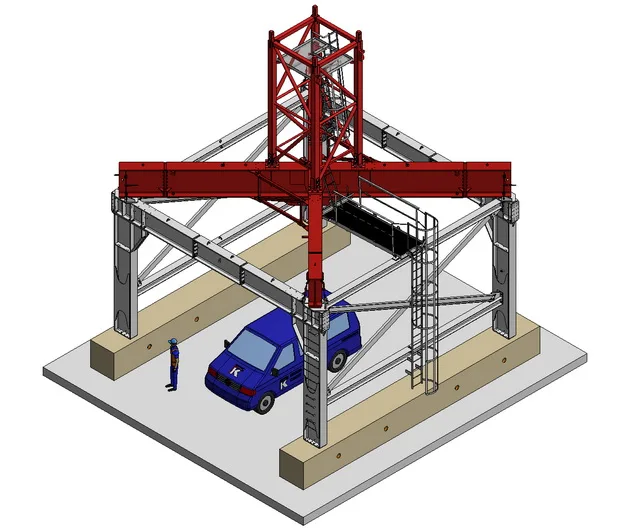

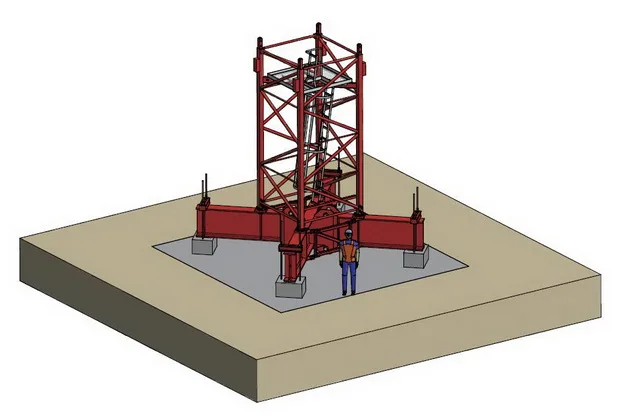

Dim. Châssis en croixDim. Plaques de fondation
10.0 x 10.0 m2.5 x 2.5 x 0.5 2.0 x 2.0 x 0.4 1.8 x 1.8 x 0.4 1.5 x 1.5 x 0.4 1.0 x 1.0 x 0.43.0 x 1.0 x 0.5
8.0 x 8.0 m2.5 x 2.5 x 0.5 2.0 x 2.0 x 0.4 1.8 x 1.8 x 0.4 1.5 x 1.5 x 0.4 1.0 x 1.0 x 0.43.0 x 1.0 x 0.5
6.0 x 6.0 m2.5 x 2.5 x 0.5 2.0 x 2.0 x 0.4 1.8 x 1.8 x 0.4 1.5 x 1.5 x 0.4 1.0 x 1.0 x 0.4 3.0 x 1.0 x 0.5
5.0 x 5.0 m2.5 x 2.5 x 0.5 2.0 x 2.0 x 0.4 1.8 x 1.8 x 0.4 1.5 x 1.5 x 0.4 1.0 x 1.0 x 0.4 3.0 x 1.0 x 0.5
4.6 x 4.6 m2.5 x 2.5 x 0.5 2.0 x 2.0 x 0.4 1.8 x 1.8 x 0.4 1.5 x 1.5 x 0.4 1.0 x 1.0 x 0.4 3.0 x 1.0 x 0.5
4.5 x 4.5 m2.5 x 2.5 x 0.5 2.0 x 2.0 x 0.4 1.8 x 1.8 x 0.4 1.5 x 1.5 x 0.4 1.0 x 1.0 x 0.4 3.0 x 1.0 x 0.5
4.0 x 4.0 m2.5 x 2.5 x 0.5 2.0 x 2.0 x 0.4 1.8 x 1.8 x 0.4 1.5 x 1.5 x 0.4 1.0 x 1.0 x 0.4 3.0 x 1.0 x 0.5
3.8 x 3.8 m2.5 x 2.5 x 0.5 2.0 x 2.0 x 0.4 1.8 x 1.8 x 0.4 1.5 x 1.5 x 0.4 1.0 x 1.0 x 0.4 3.0 x 1.0 x 0.5
3.2 x 3.2 m2.5 x 2.5 x 0.5 2.0 x 2.0 x 0.4 1.8 x 1.8 x 0.4 1.5 x 1.5 x 0.4 1.0 x 1.0 x 0.4 3.0 x 1.0 x 0.5



Les forces d’appui résultantes dépendent du type de grue, de la hauteur sous crochet et de la longueur de flèche.
